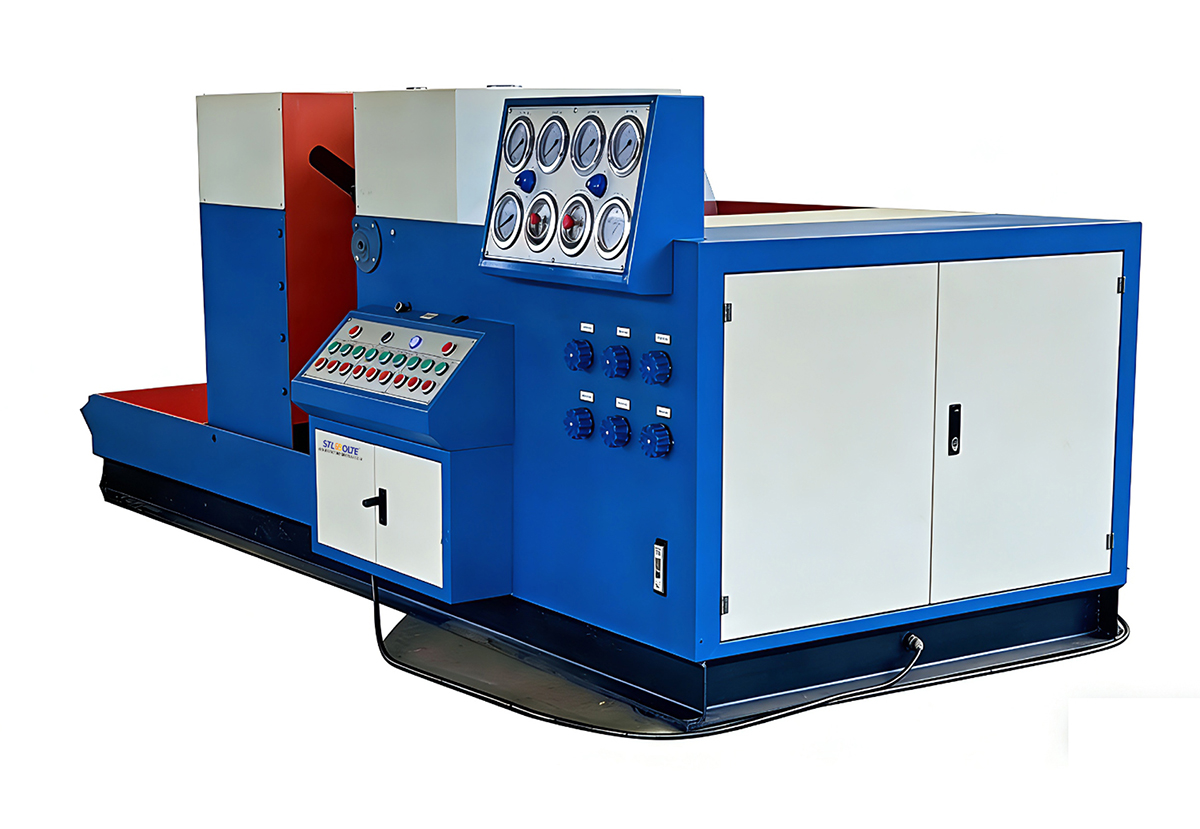

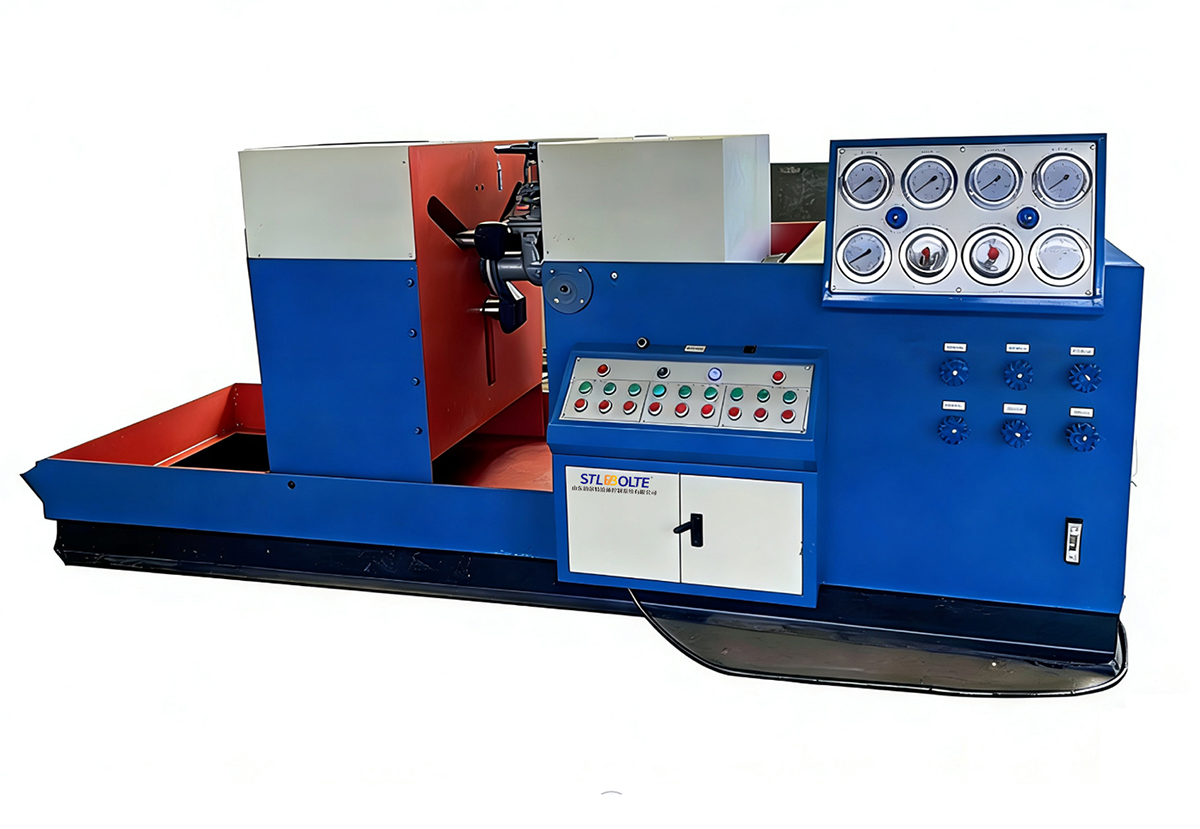

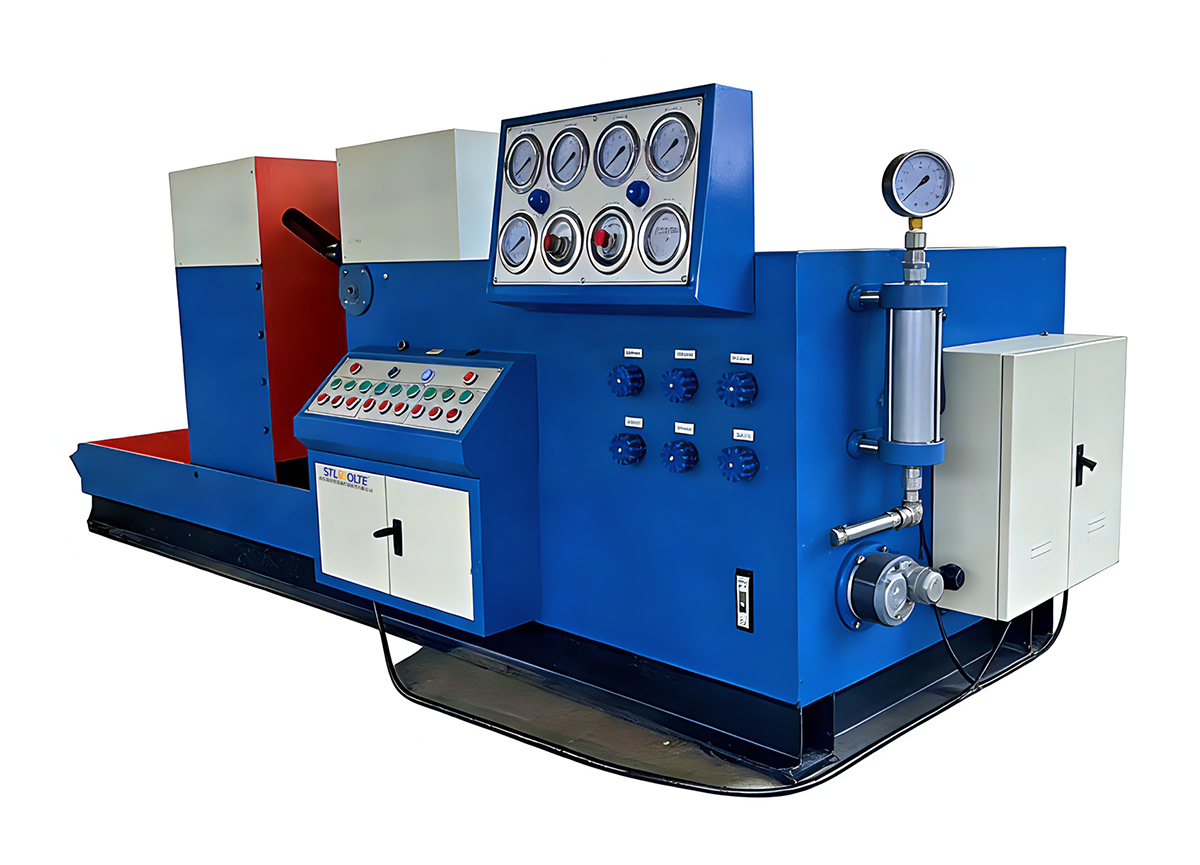

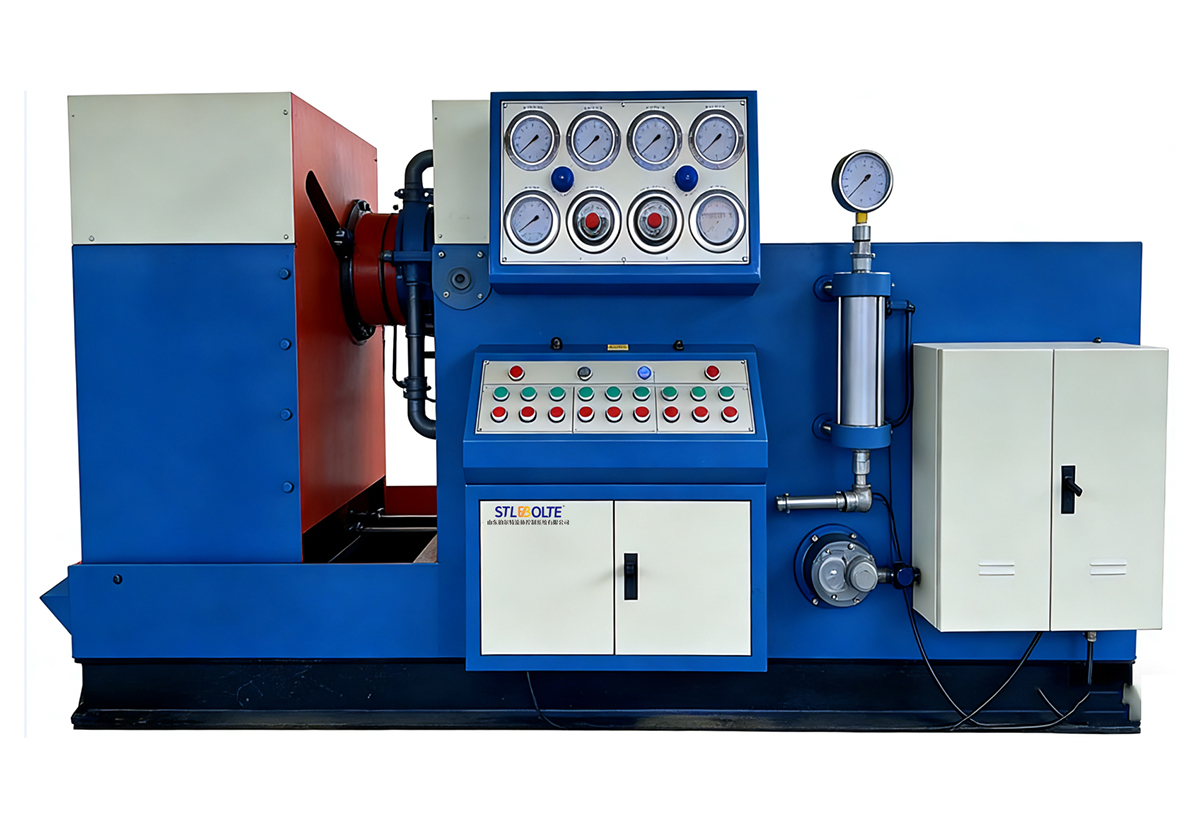

压阀门测试台是我公司多年生产阀门检测设备技术的基础上严格按照ISO9001质量管理体系进行管理生产。产品符合GB/T13927-2008《通用阀门压力试验》、GB/T26480-2011《阀门的试验与检测》和AP1598美标等有关标准。液压阀门测试台集液压、机械、电器及介质贮存循环组合于一体，具有结构合理、功能完善、性能稳定、自动化程度高等优点，广泛应用于公称通径DN250-600mm的直通法兰式阀门的高、中、低压密封和强度等性能的试验，是阀门制造、石油石化、天然气、给排水工程、电站电厂、阀门维修站等行业单位理想的阀门试验检测设备。

结构及工作原理

（1）液压阀门测试台由液压系统、电器控制系统、高低压水泵供压装置系统、油压、水气压仪表系统、控制阀门系统、夹紧工作台系统和液压介质储存循环水箱组成，测试过程与结果，符合有关规定和要求。

（2）测试台采用法兰端面密封、抱压爪直接夹紧阀门法兰背面压紧，夹紧机构由夹爪的夹紧油缸直接驱动来工作，夹爪轴向可以进退，不受法兰厚度限制。径向移动由油缸和杠杆组成，实现各夹爪径向同步移动，径向夹爪可以进退.不受阀门法兰直径限制。对测试阀门无外力影响。

（3）测试台左端可左右水平移动，试压不受测试阀门结构长度限制；右端可翻转90度，便于进行阀门的密封和气密性能检测。

（4）高压水泵由4-7bar气压系统作动力，经过电器控制换向阀自动换向，使高压水泵自动往复运动工作，利用吸水单向阀和出水单向阀互换不断向被试阀门供压，达到被试阀门所需压力要求。

（5）适用于法兰式阀门1.1倍公称压力高压水密封试验，1.5倍公称压力高压水壳体试验，4-7bar低压气密试验。

（6）工作过程：根据阀门的公称通径和压力调整油缸压紧压力（参照压力对照表）——压紧工件——打开低水泵快速注水——打开高压水泵——保压计时——卸压、复位。

（7）移动工作台设有压力推动和无力带动功能。防止测试阀门时损坏设备和阀门。

（8）设压紧油缸与介质压力互锁功能：当测试阀门腔内有压力时，压紧油缸不能松开。防止操作失误

时起保护作用。

（9）方自备46#抗磨液压油，8bar气源，电缆线
